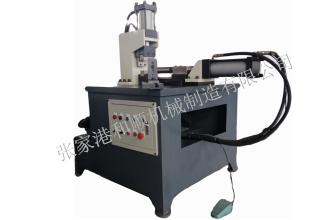

冲弧机CH-50

发表时间：2021-08-14 14:13


机械特点

移动式脚踏开关具有启动、急停、急停继续三种功能，安全性高。本机具有加工精度高，弧口凹陷小，生产效率高，维护简单等特点，更换不同的模具就可用于不同的生产需要，模具更换快捷方便，便于小量多品种管子的加工。该冲弧机适用于铁管、铬钼合金钢管、铝合金管等多类不同材质的管件加工，是各自行车、童车、健身器械及钢管家具厂家理想的生产设备。

冲弧机工作原理

冲弧机的功能在于把多种管径不同壁厚的各种材质的钢管、不锈钢管开成不同弧的形状以便焊接，镀铬。管径不同或壁厚不同或开口形状不同，则所需冲头、冲母不同。工作原理是由油泵电机带动液压泵通过电磁换向阀及安全压力控制阀控制。装在工作台面的油缸活塞杆上的开口冲头往复运动与在油缸座上固定的冲模形成交错，从而把经过冲座的管材切掉。每踏一下脚踏开关，冲头往复运动一次，一踏一往返，然后回到冲头原始位置，不踏则处于待切状态。具有开口方便，工作效率高，劳动强度低等特点。

设备锯切能力（mm）：

名称	参数
加工圆管直径	Φ≤50mm
弧口长度	L<150mm
弧口专管中心夹角	30°~90°
电机功率	5HP
系统压力	12Mpa
机器尺寸（mm）	2050X1150X1450
机器重量	850kg
